Ремонт розетки - таймера

Дата публикации: 06-08-2026 10:38:52


На днях приятельница принесла пару розеток-таймеров, много лет отработавших в домашней оранжерее. Неисправности проявляются по-разному: у одного пустой дисплей, а нагрузка всегда включена. У другого дисплей что-то показывает, но коммутация нагрузки не срабатывает ни в ручном, ни в автоматическом режимах.
Читать далее


Основное содержимое страницы с новостью.

На днях приятельница принесла пару розеток-таймеров, много лет отработавших в домашней оранжерее. Неисправности проявляются по-разному: у одного пустой дисплей, а нагрузка всегда включена. У другого дисплей что-то показывает, но коммутация нагрузки не срабатывает ни в ручном, ни в автоматическом режимах.

Не смотря на разное внешнее исполнение, внутри таймеры устроены примерно одинаково. Две платы: одна силовая — содержит блок питания и силовое реле. Другая — собственно таймер с управляющим выходом «открытый коллектор». Платы соединялись ужасным плоским проволочным шлейфом, который сразу же был выброшен, и заменен на МГТФ.


Половинки корпуса соединяются защелками, и дополнительно скрепляются саморезами, причем с головками под треугольную отвертку. У меня есть набор разнообразных бит, так что вывернуть их не составило труда. Но на перспективу проделал дремелем шлицы.

Для удобства соорудил переходник питания, из того что было под рукой.

Платы соединены между собой тремя проводами: Общий GND, питание платы таймера Vcc +1.5v, и сигнал управления нагрузкой. Первичная проверка показала, что напряжение питания реле и +1.5v на платах присуствует.

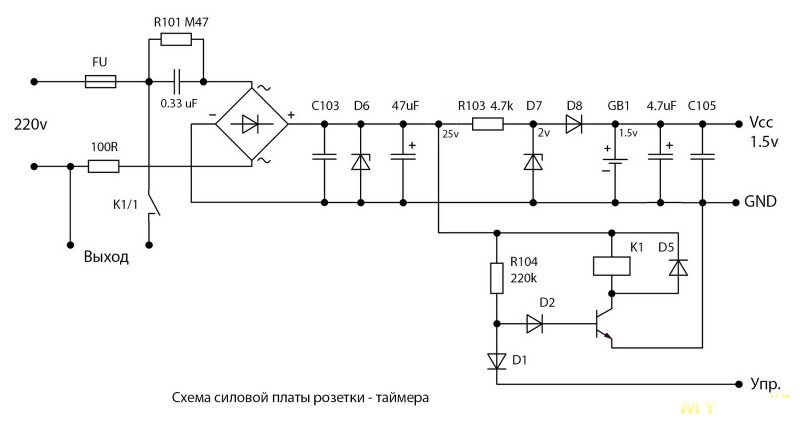

Отключил плату таймера, и занялся силовой частью. Так как плата односторонняя, по печатному монтажу можно легко нарисовать принципиальную схему.
Блок питания гальванически связан с сетью 220v, поэтому при ремонте желательно использовать развязывающий трансформатор, и соблюдать осторожность.

Сразу стало понятно почему срабатывает реле при включении платы в сеть. Так и должно быть. Для отключения реле, сигнал с платы таймера закорачивает управляющий вход силовой платы на общий провод GND, транзистор закрывается — и реле отключается. При срабатывании реле, напряжение +25v проседает до примерно 11 вольт. Но напряжение питания платы таймера +1.5v остается стабильным.

Подключил плату таймера к источнику питания +1.5v — и он нормально заработал. Подозрение пало на конденсаторы, которые могли деградировать за много лет. И оно полностью подтвердилось: по емкости были еще около дела, а вот ESR ушло в космические дали.

После замены виновников торжества, оба таймера заработали исправно. В особенности управления не стал вникать, но часы ходят, аккумулятор еще живой, реле включается и отключается кнопкой on/off.
