Предприятие из Екатеринбурга стало обладателем патента на полезную модель гидротурбины с поперечным потоком. Инженеры применили цилиндрический сегмент из стали со сменой положения относительно рабочего колеса. Результатом должно стать меньшее усилие при регулировке подачи воды.

Изображение: Gemini

Две боковые опорные пластины соединяют сегмент с осью ротора. Механизм поворота разместили на наружной поверхности пластин. При смене положения сегмента происходит смена объёма и направления потока воды, поступающего в турбину.

Существует также версия с неизменной толщиной стального сегмента. Его толщину определяют механические нагрузки от воды. Авторы разработки полагают, что конструкция станет проще при производстве из листовой стали.

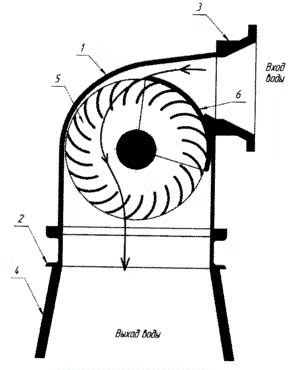

Изображение: ФИПС

Находящаяся в турбине вода оказывает воздействие на рабочее колесо при входе потока и в процессе повторного прохождения через лопатки. Условия подачи воды к ротору регулирует направляющий механизм, тогда как за поворот отвечает система управления. Турбина способна как выпускать воду вниз, так и отводить её через трубу.

Конструкция направляющего аппарата призвана обеспечить плавную регулировку мощности и снизить механические потери за счёт уменьшения усилия поворота. Подтверждения увеличения КПД или снижения потерь на основе количественных испытаний при этом приведено не было.
